（1）概述：图像火检是现代计算机技术、DSP数字图像处理技术与燃烧学等相结合的产物，采用了光学和数字图像处理技术等新技术，是新一代的火焰检测装置。它利用耐温石英光学材料和CCD摄像机作为传感元件，经图像采集卡把火焰图像采集到计算机进行实时显示，同时DSP根据一定的算法对采集到的图像数据进行分析处理，根据处理结果输出火焰状态信号至相应的控制系统。运行人员也可根据拍摄到的图像调整锅炉的燃烧，实现对大型火电机组燃烧系统的火焰检测、燃烧控制优化、开关量输出、燃烧状况记录、历史追溯等功能。
（2）系统构成：图像火检系统主要有图像火检探头、画面分割器、图像火焰检测器、模/数转换器件、计算机处理子系统和辅助子系统（包括记录用的硬盘录像机、画面合成器、监视器等）组成。

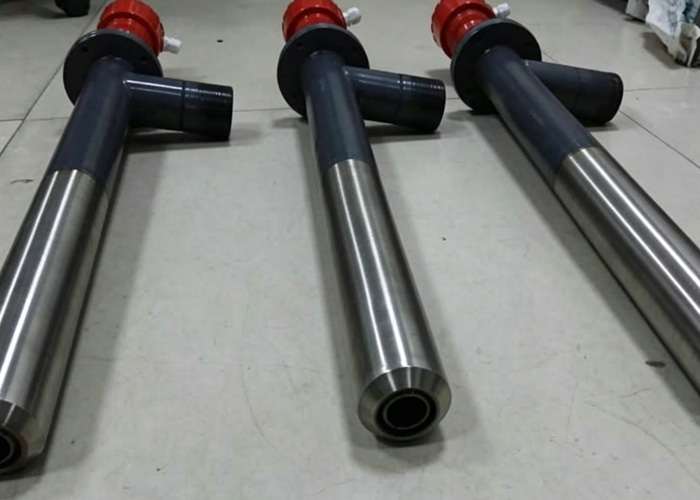

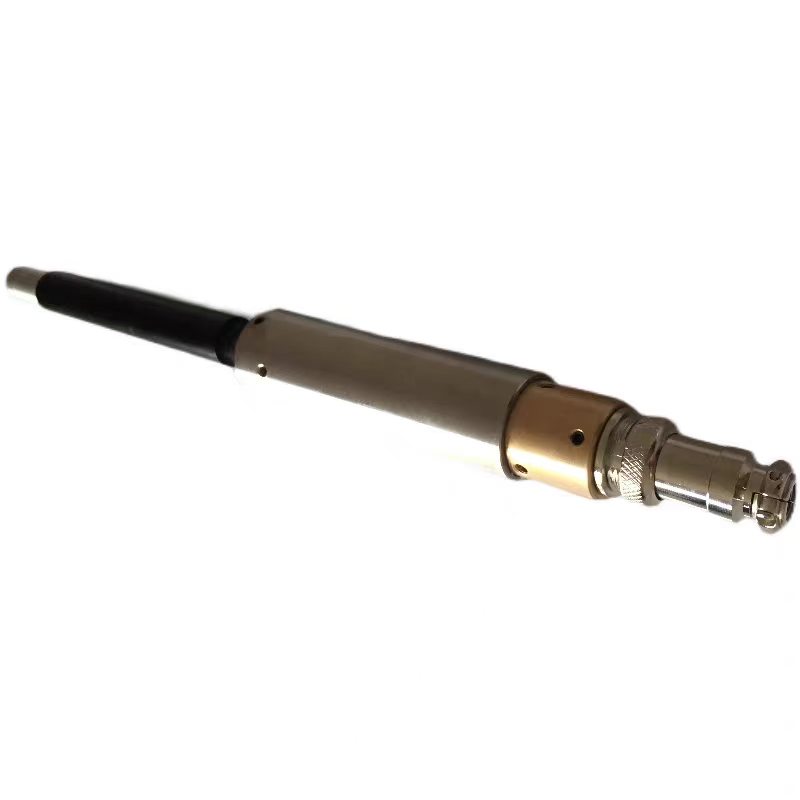

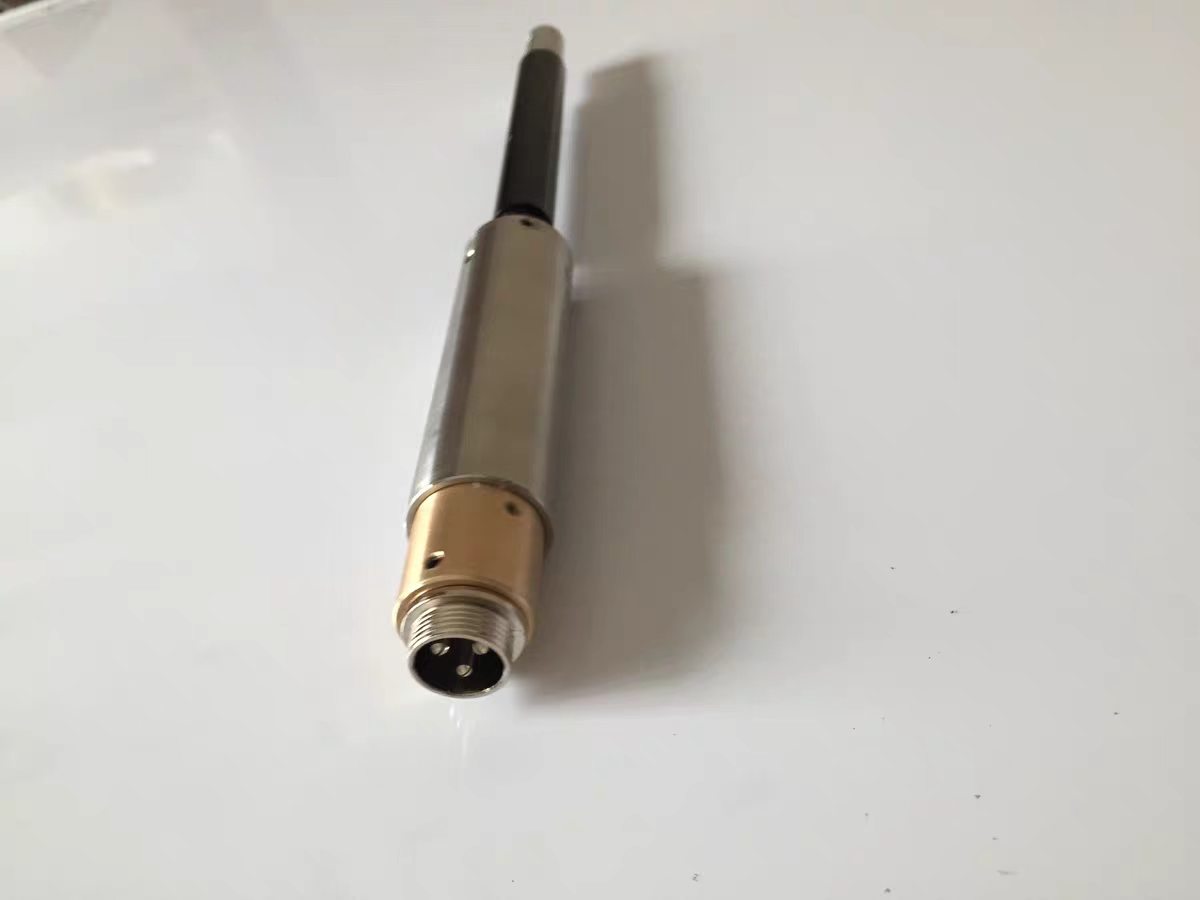

图像火检探头将火焰图像视频信号分为两路，一路送给图像火焰检测器，经处理后输出有火/无火开关量信号；另一路送给画面分割器，经合成后送给监视器供运行人员观看。
系统特性：
采用光学镜片和CCD摄像机直接观测炉膛及燃烧器火焰，大大提高了火焰检测灵敏度、准确性；利用DSP数字处理系统对火焰数据进行处理，得到有火信号，提高火焰的单角鉴别能力。
运行人员可以直观、清晰地在集控室大屏幕上观察每个燃烧器及全炉膛的燃烧状态，并能直观显示炉膛各部分的温度场及辐射能量，及时进行燃烧调整，提高燃烧效率。
