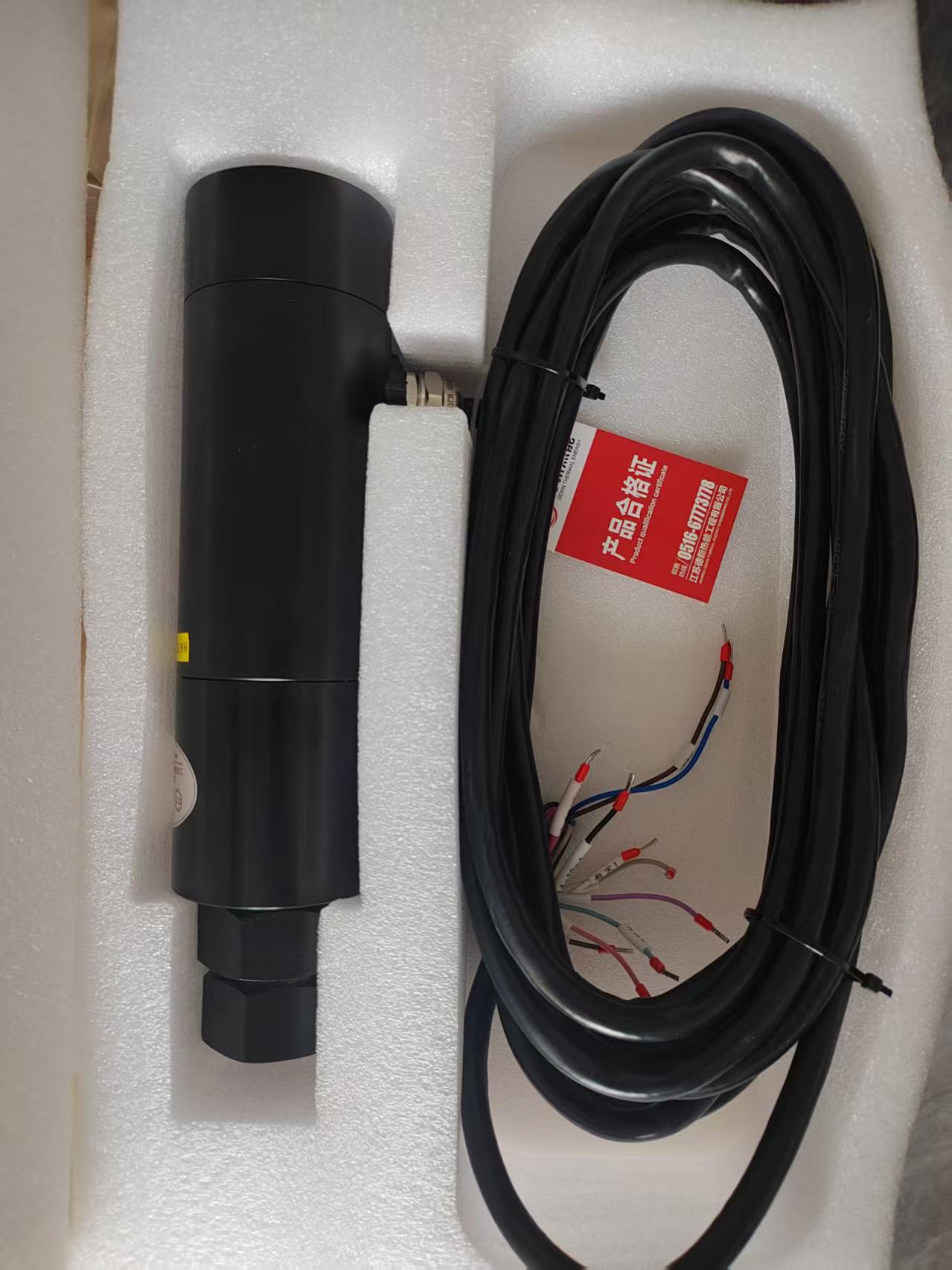

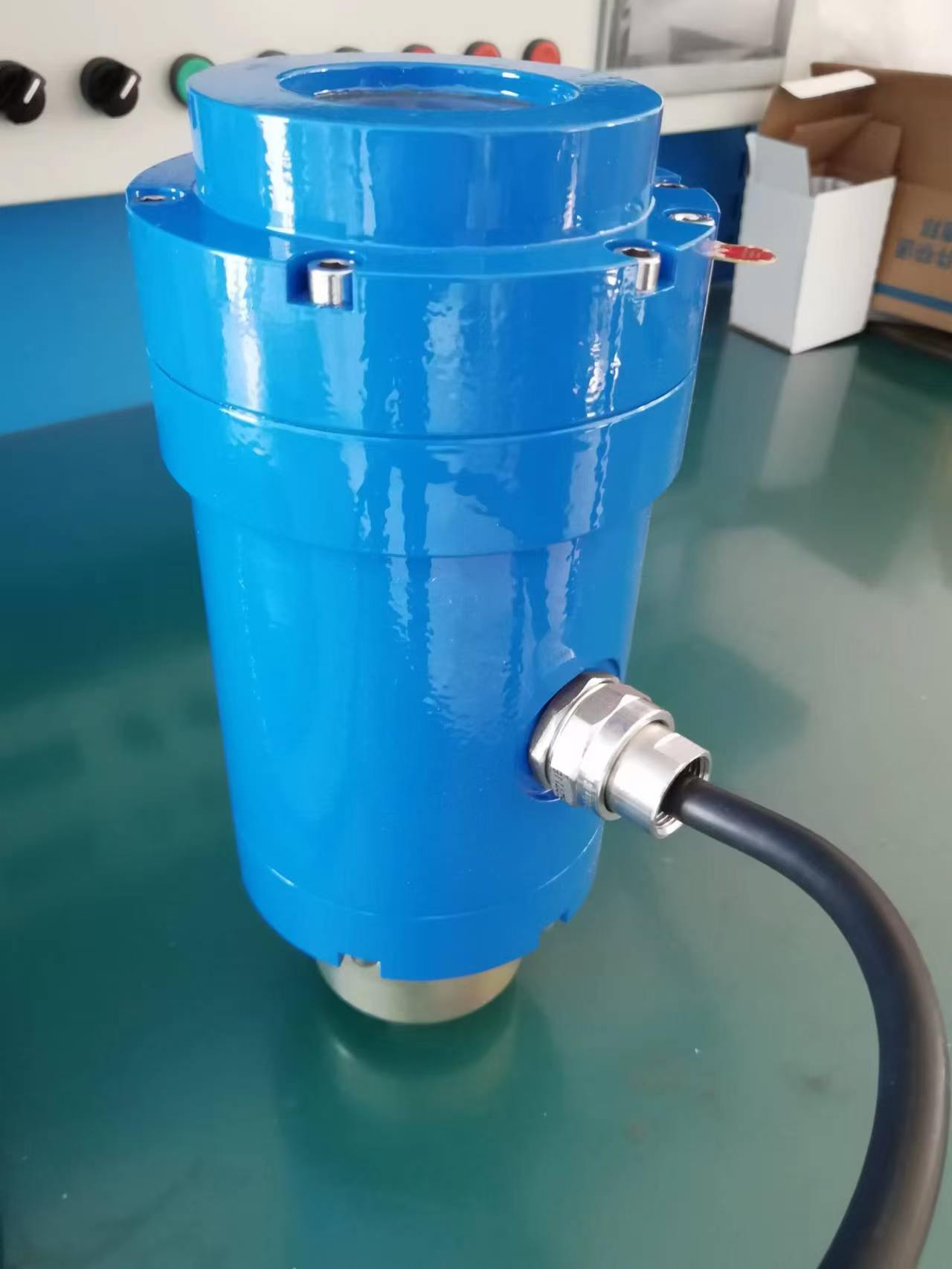

DNHT-Y-U型防爆一体化火焰检测器是根据电力部有关标准和规范，总结和吸收国内外同类产品的经验，采用UV探测技术设计制造的一种防爆紫外光式炉膛火焰检测装置。它具有结构简单，操作方便，性能可靠等优点。它可长期连续地检测各种燃气锅炉的火焰，是多种燃气锅炉安全监控系统必不可少的检测设备。

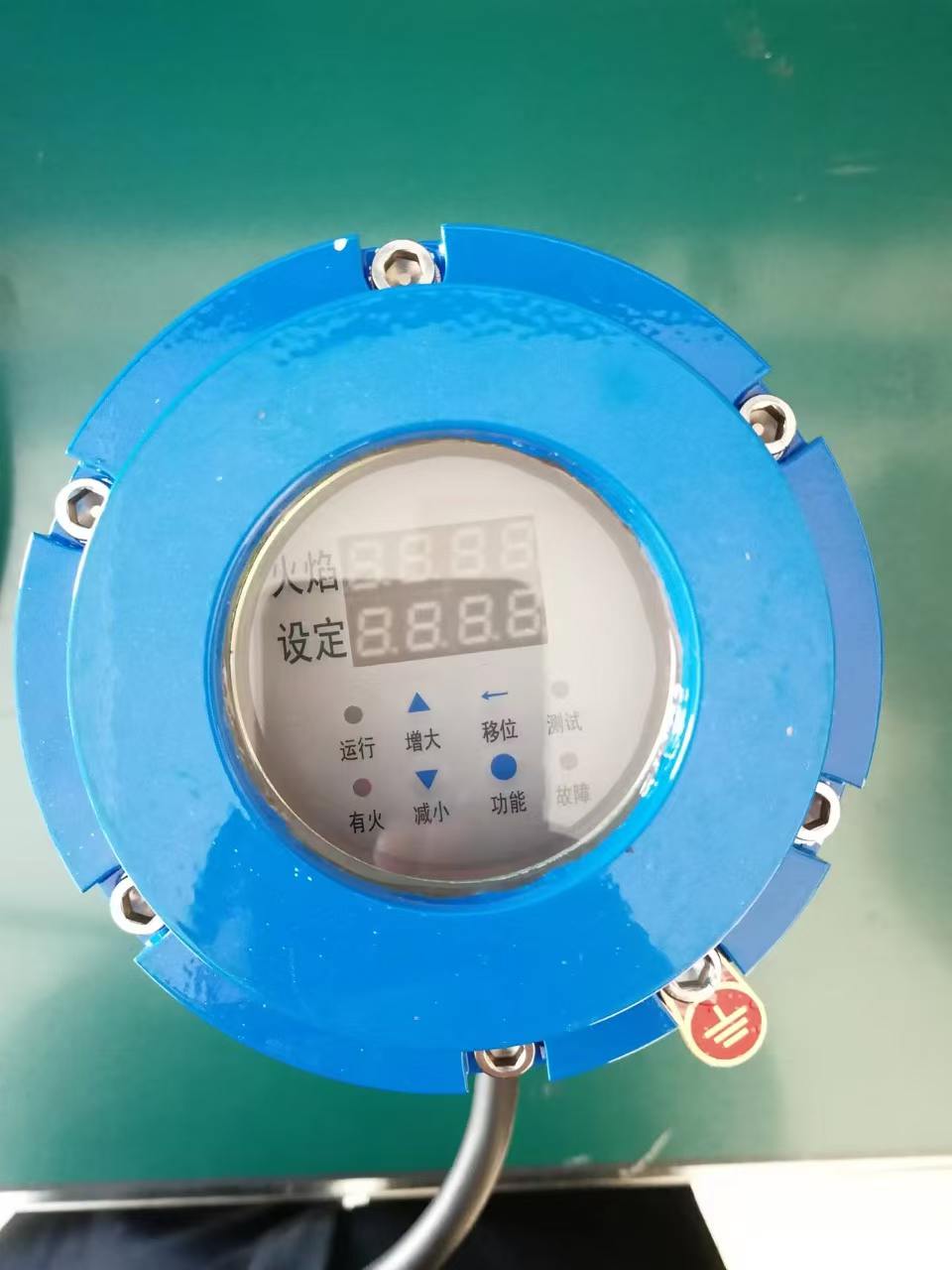

DNHT-Y-U型一体化火焰检测器将火焰传感器与信号处理器二合一设计，安装更加便捷。红外遥控器按键和检测器本体上的液晶显示屏构成操作界面，简单的按键操作可以快速实现检测器的参数设置。本产品可替代进口类似火检产品，也可用于对传统火检产品的升级换代。
2 主要技术参数
主要技术参数见表一。
表一
|
型号 |
中心电缆阻值 |
耐压 ∨ |
最小弯曲半径 |
订货型号示例 |
||||
|
DNDL-□ |
≤0.2Ω |
＞6000 |
≥100mm |
DNDL-□德新高压屏蔽电缆-电缆长度，通常为5m，也可以根据用户要求在1-50m定制。 |
||||
|
响应波长 |
190nm～260nm |
|||||||
|
响应时间 |
着 火 |
≤1s |
||||||
|
熄 火 |
1s～6s可调 |
|||||||
|
检测对象 |
燃气、轻油火焰 |
|||||||
|
防爆等级 |
ExdIIBT6 Gb |
|||||||
|
防护等级 |
IP65 |
|||||||
|
开关量 输 出 |
方 式 |
火焰继电器 常开 报警继电器 常闭 |
||||||
|
容 量 |
AC220V 50Hz 1A 、DC24V 1A |
|||||||
|
模拟量输出 |
4mA～20mA DC 最大负载：750Ω |
|||||||
|
状态显示 |
三色背光液晶：火焰为绿色 报警为红色 故障为黄色 带火焰强度条显示 |
|||||||
|
工作方式 |
长期连续 |
|||||||
|
环境温度 |
-25℃～65℃ |
|||||||
|
环境湿度 |
≤85%RH |
|||||||
|
探头冷却方式 |
风冷：流量≥0.3m3/min; |
|||||||
|
入口与炉膛压差≥250mmH2O 风温为常温 |
||||||||
|
供电电源 |
AC220V±10% |
|||||||
|
工作电流 |
≤80mA |
|||||||
